Назначение

Шкафы распределительного устройства низкого напряжения (шкафы РУНН) предназначены для комплектования щитов для приема и распределения электрической энергии, а также для защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с глухозаземленной нейтралью в четырехпроводном и пятипроводном исполнениях напряжением 380/220 В переменного тока, частотой 50 Гц.

Структура условного обозначения

Условия эксплуатации

• Климатическое исполнение - У по ГОСТ 15150-69, категория размещения - 3
• Высота над уровнем моря - не более 1000 м
• Относительная влажность воздуха 80% при температуре +20 С по ГОСТ 15543.1-89
• Окружающая среда - взрывобезопасная, не содержащая пыли, в том числе токопроводящей, агрессивных паров и газов в концентрациях разрушающих металл и изоляцию
• Группа условий эксплуатации в части воздействия окружающей среды по ГОСТ 17516.1-90 - М2
• Рабочее положение в пространстве - вертикальное, допускается отклонение от вертикального положения до 5 в любую сторону
• Степень защиты IP21и IP54 по ГОСТ 14254-96

Основные технические параметры

Конструкция

Распределительное устройство РУНН представляет собой группу шкафов двухстороннего обслуживания, соединенных в единое целое (либо транспортировочные блоки) и устанавливаемых на месте монтажа. Для электрического и механического соединения РУНН с силовым трансформатором КТП служат шинопроводы и кожухи. Оперативное обслуживание РУНН в составе КТП предусмотрено с фасадной стороны. Подключение отходящих кабельных линий - с задней стороны шкафа.

В шкафах РУНН устанавливаются аппараты защиты, измерительные приборы, средства релейной защиты и автоматики, а также вспомогательные устройства со всеми внутренними электрическими соединениями главных и вспомогательных цепей.

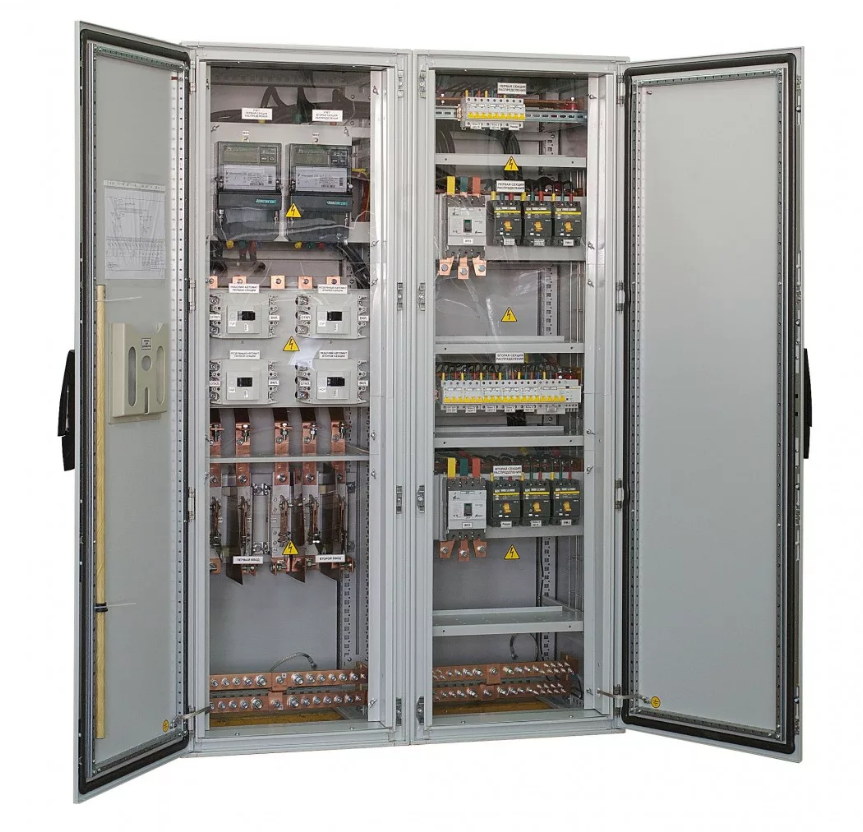

Шкафы РУНН представляют собой каркасную сварную конструкцию. Шкафы по высоте разделены на ячейки, которых размещены автоматические выключатели. Ячейки в шкафу отделены друг от друга перегородками из стальных листов. Каждая ячейка имеет отдельную дверь, запирающуюся на замок. В задней части шкафов размещены сборные шины, шинные ответвления и трансформаторы тока.

ШРС-1 и ШР-11 технические характеристики Номинальное рабочее напряжение - 380В Номинальная частота - 50; 60Гц Номинальное напряжение изоляции - 660В Номинальный ток вводного аппарата - 250; 400А Номинальный ток плавких вставок предохранителей - 63; 100; 250; 400А Число групп предохранителей на фидерах - 5; 8шт Степень по ГОСТ 14254 (со стороны дна - IP 00) при утопленном исполнении IP31; IP54 Климатическое исполнение и категория размещения по ГОСТ 15150 У3; УХЛ4; У2
