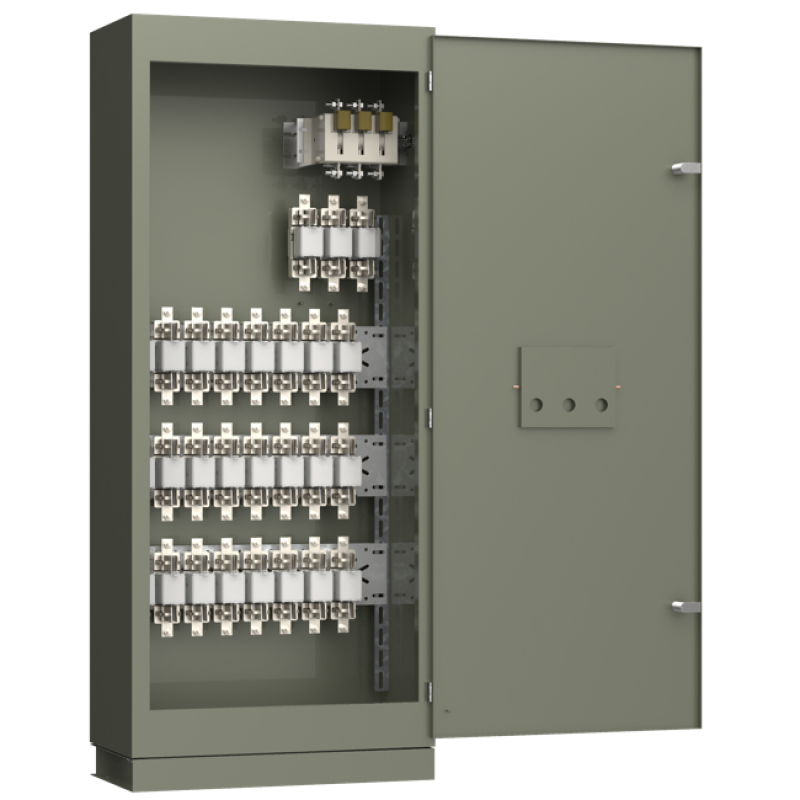

ШР11-73505-54-УХЛ2 шкаф распределительный Iн=320А IP54.
Корпус (1600х600х300).
Распределительные силовые шкафы предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями ППН33 (до 160 А), ППН35 (до 250 А), ППН37 (до 400 А).
Конструктивное исполнение
Шкафы представляют собой сварную металлоконструкцию, внутри которой размещена аппаратура главных и вспомогательных цепей. Доступ к панели обеспечен со стороны фасада через дверь. Ввод питающих кабелей и вывод проводов отходящих линий может осуществляться как сверху так и снизу. Шкаф изготавливается в напольном исполнении.
Технические характеристики:
- Номинальное рабочее напряжение - 380В
- Номинальная частота - 50; 60Гц
- Номинальное напряжение изоляции - 660В
- Номинальный ток вводного аппарата - 250; 400А
- Номинальный ток плавких вставок предохранителей - 63; 100; 250; 400А
- Число групп предохранителей на фидерах - 5; 8шт
- Степень по ГОСТ 14254 (со стороны дна - IP 00) при утопленном исполнении IP31; IP54 Климатическое исполнение и категория размещения по ГОСТ 15150 У3; УХЛ4; У2
