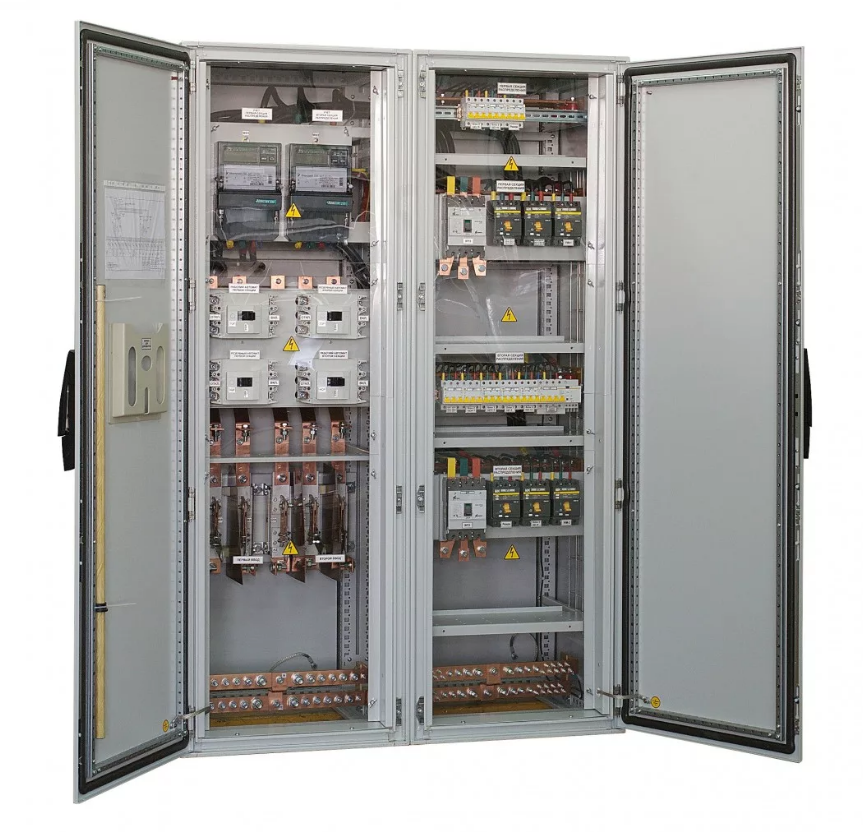

Распределительный силовой шкаф ШРС-1 вы можете купить в компании СмартЭнергоКомплекс по выгодной цене
Назначение
Распределительные силовые шкафы ШРС-1 предназначен для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц с защитой отходящих линий предохранителями НПН2-60 (до 6ЗА), ПН2-100 (до 100А), ПН2-250 (до 250 А),
ПН2-400 (до 400А). Ввод/вывод проводов и кабелей предусмотрены снизу и сверху шкафа.
Структура условного обозначения
| ШРС 1-ХХ У3 | |
| ШРС 1-ХХ У3 | Шкаф распределительный силовой |
| ШРС 1-ХХ У3 | Условный номер разработки |
| ШРС 1-ХХ У3 | Степень защиты оболочки: 2 - IP31; 5 - IP54 |
| ШРС 1-ХХ У3 | Номер принципиальной электрической схемы |
| ШРС 1-ХХ У3 | Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
Технические характеристики
| Наименование параметра | Значение |
| Номинальное рабочее напряжение, В | 380 |
| Номинальная частота, Гц | 50; 60 |
| Номинальное напряжение изоляции, В | 660 |
| Номинальный ток вводного аппарата, А | 250; 400 |
| Номинальный ток плавких вставок предохранителей, А | 63; 100; 250; 400 |
| Число групп предохранителей на фидерах, шт | 5; 8 |
| Степень по ГОСТ 14254 (со стороны дна - IP00) при утопленном исполнении | IP31; IP54 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У3; УХЛ4; У2 |
ШРС-1 и ШР-11 технические характеристики Номинальное рабочее напряжение - 380В Номинальная частота - 50; 60Гц Номинальное напряжение изоляции - 660В Номинальный ток вводного аппарата - 250; 400А Номинальный ток плавких вставок предохранителей - 63; 100; 250; 400А Число групп предохранителей на фидерах - 5; 8шт Степень по ГОСТ 14254 (со стороны дна - IP 00) при утопленном исполнении IP31; IP54 Климатическое исполнение и категория размещения по ГОСТ 15150 У3; УХЛ4; У2
