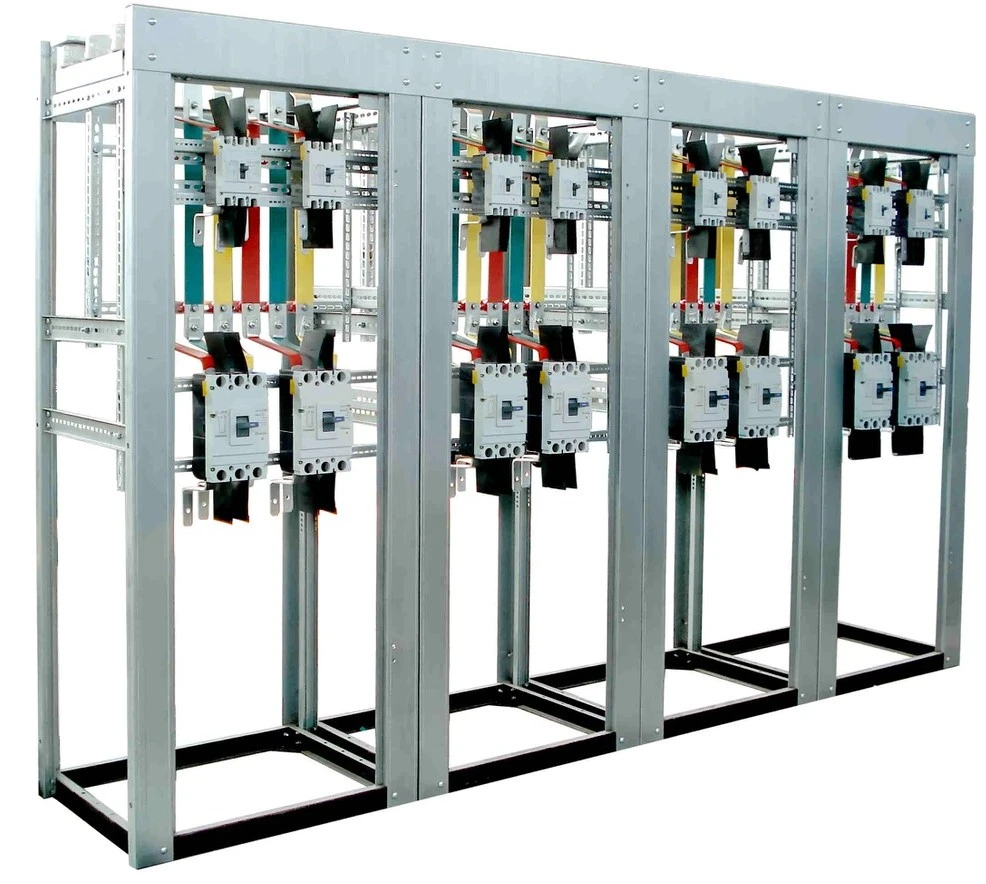

Распределительная панель ЩО-70 вы можете купить в компании СмартЭнергоКомплекс по выгодной цене

Назначение

Панели одностороннего обслуживания серии ЩО-70 предназначены для приема и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением 380/220В, защиты от перегрузок и токов короткого замыкания и применяются для комплектования распределительных устройств 0,4 кВ трансформаторных подстанций с глухозаземленной нейтралью.

Панели ЩО-70 подразделяются на вводные, линейные, секционные, комбинированные, панели с аппаратурой АВР, освещения, учета.

Степень защиты оболочки по ГОСТ 14254 - IP20 со стороны фасада и IP00 с остальных сторон.

Структура условного обозначения

Условия эксплуатации

• Климатическое исполнение - У по ГОСТ 15150-69, категория размещения - 3
• Высота над уровнем моря - не более 2000 м. (при эксплуатации панелей на высоте более 1000 м., характеристики применяемых в панелях аппаратов должны быть снижены в соответствии с ГОСТ 15150-69)
• Температура окружающего воздуха - от -45 С до +40 С
• Относительная влажность воздуха 80% при температуре +20 С по ГОСТ 15543.1-89
• Окружающая среда - взрывобезопасная, не содержащая пыли, в том числе токопроводящей, агрессивных паров и газов в концентрациях разрушающих металл и изоляцию
• Группа условий эксплуатации в части воздействия окружающей среды по ГОСТ 17516.1-90 - М2
• Рабочее положение в пространстве - вертикальное, допускается отклонение от вертикального положения до 5° в любую сторону
• Степень защиты собранных в щит (секцию щита) панелей с лицевой и боковых сторон IP20 по ГОСТ 14254-96, с остальных сторон IP00

Технические параметры
